カウンター 受け金具 補強金物 鉄フラットバー L型

カウンター 受け金具 補強金物 鉄フラットバー L型

通常価格 ¥3,200
通常価格 セール価格 ¥3,200
セール 売り切れ
税込 配送料はチェックアウト時に計算されます。

61個の在庫

サイズ

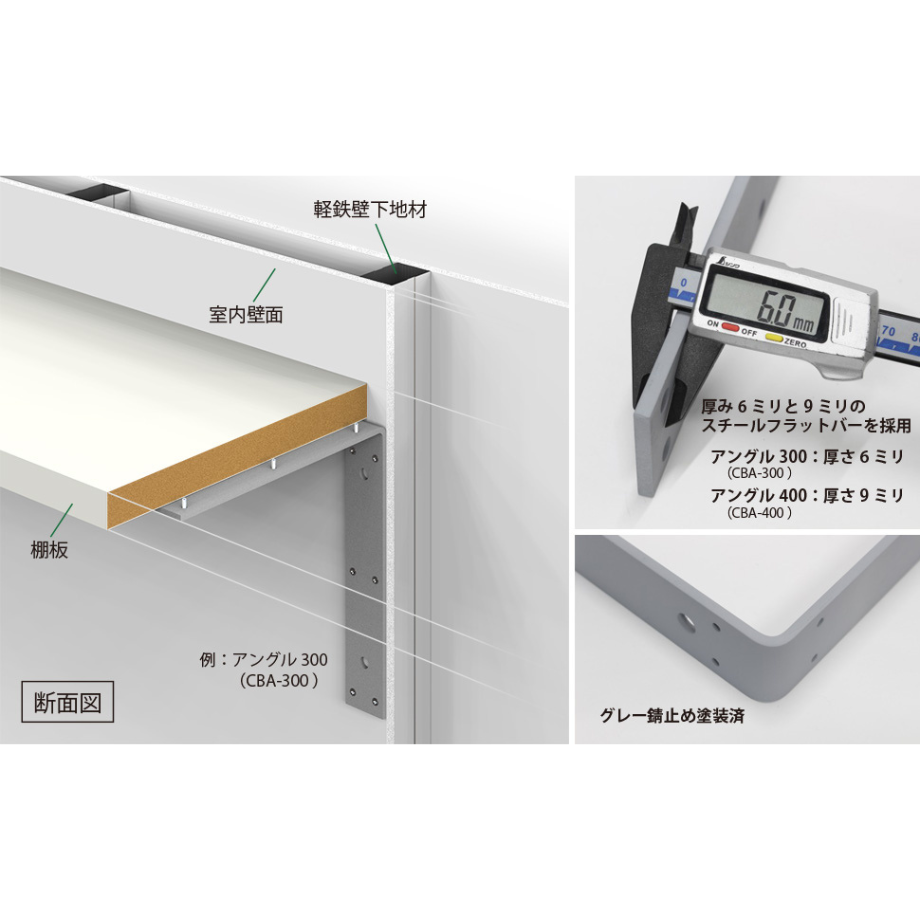

カウンター受け金具の取付イメージ図と詳細

カウンター受け金具イメージ図

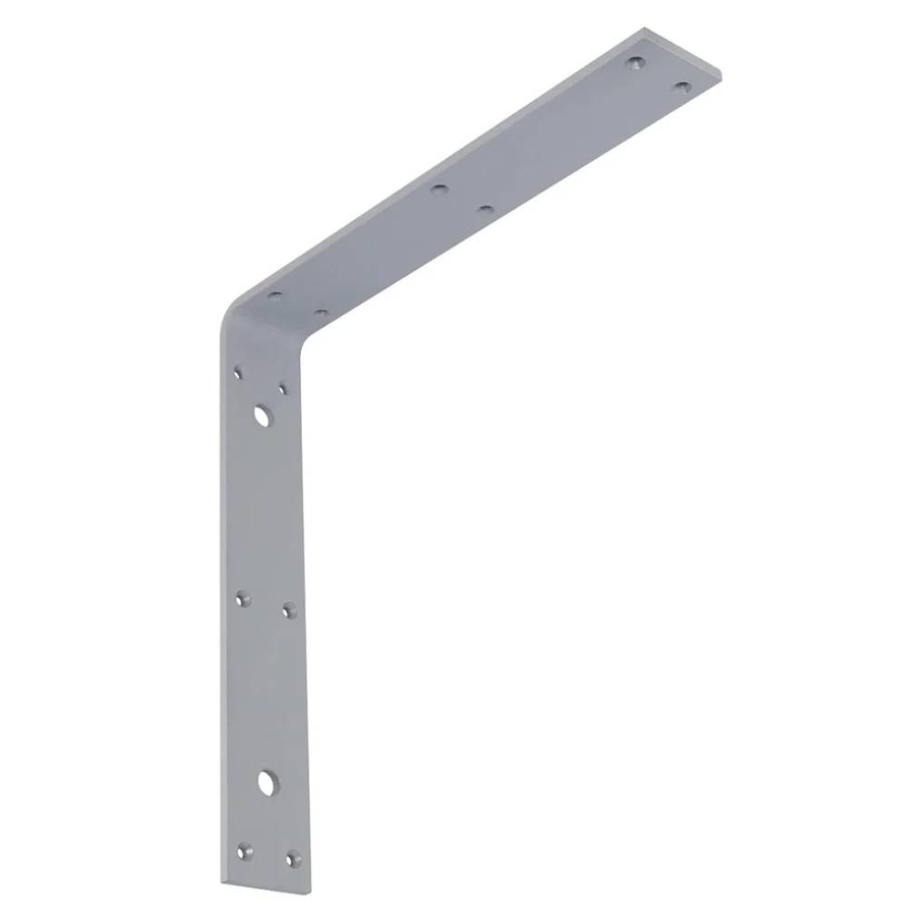

  • コーナー部は溶接ではなく、曲げ加工による一体成型で製作していますので、溶接によるムラがなく製品精度が安定しています。
  • ビス止めによる取付とアンカーボルトにより取付の両方に対応できるようにしています。

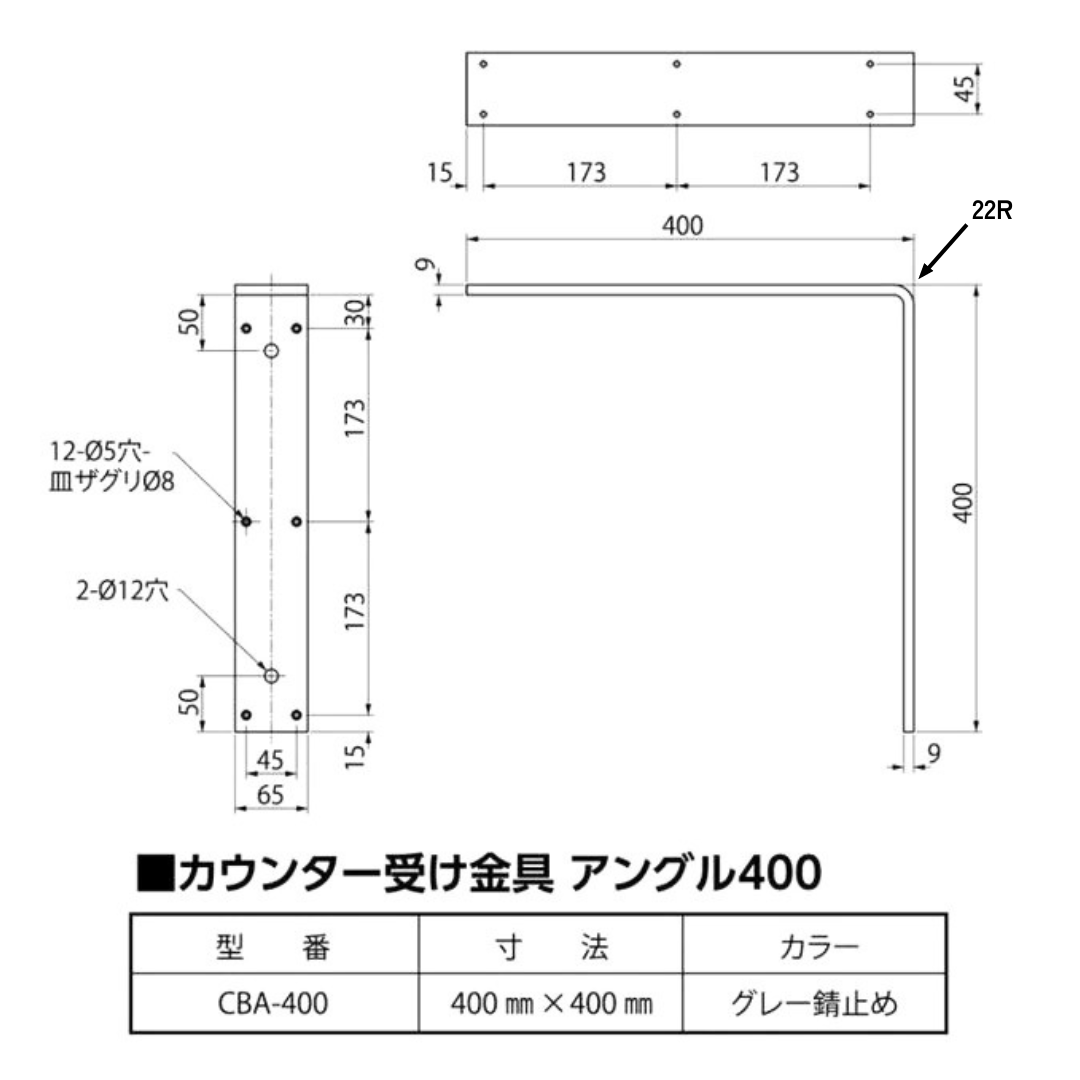

  • ビス穴は5Φ穴に8ミリ皿加工とし、アンカーボルト用に12Φ穴を2か所設けています。
  • 6ミリ厚は50ミリ巾にてカウンター奥行350~400ミリを想定しています。
  • 9ミリ厚は65ミリ巾にてカウンター奥行500~550ミリを想定しています。

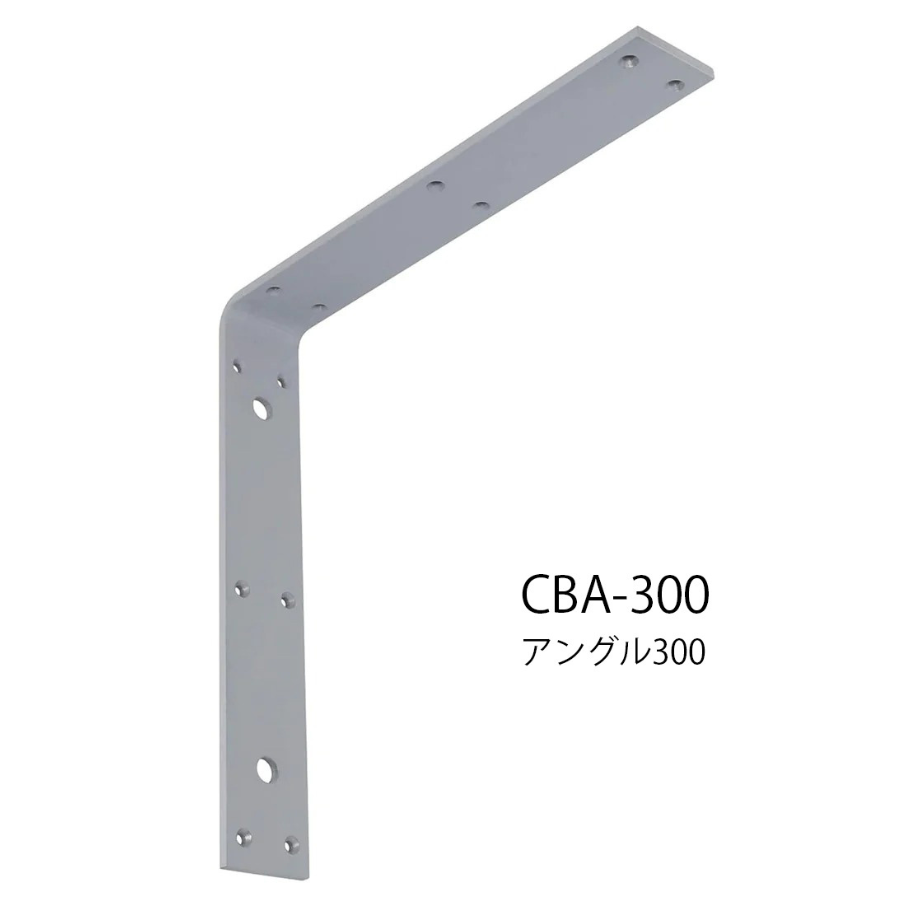

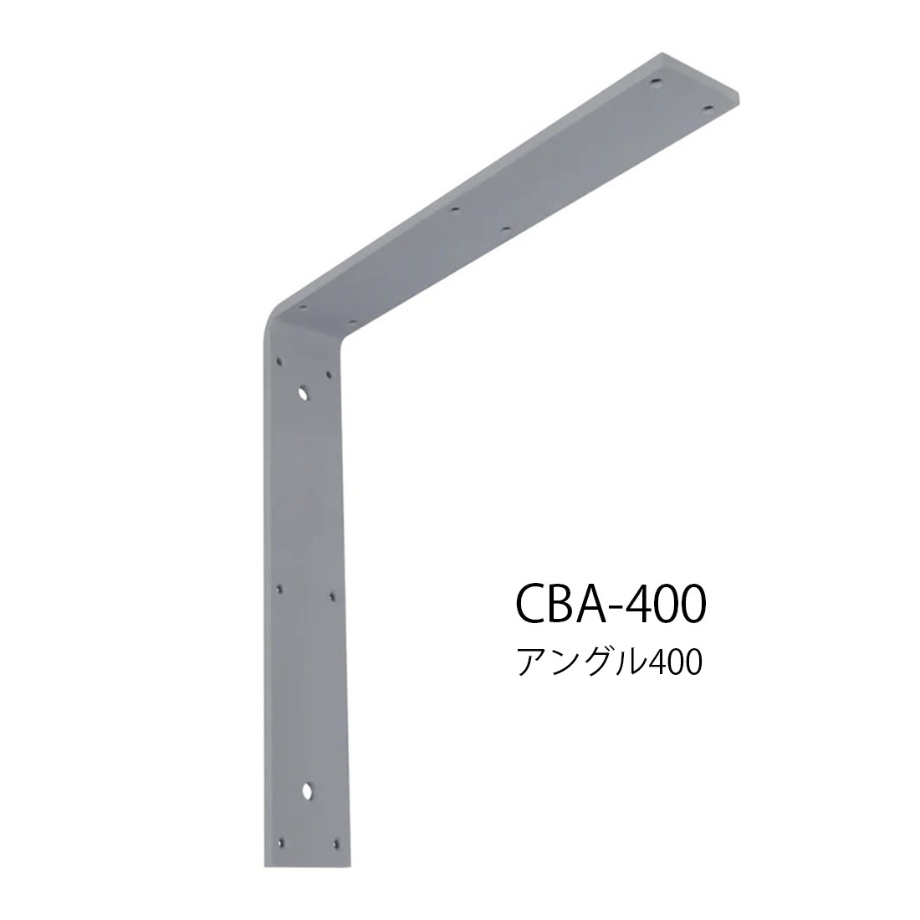

施工条件に合わせて選べる2種類のカウンター受け金具

2種類のカウンター受け

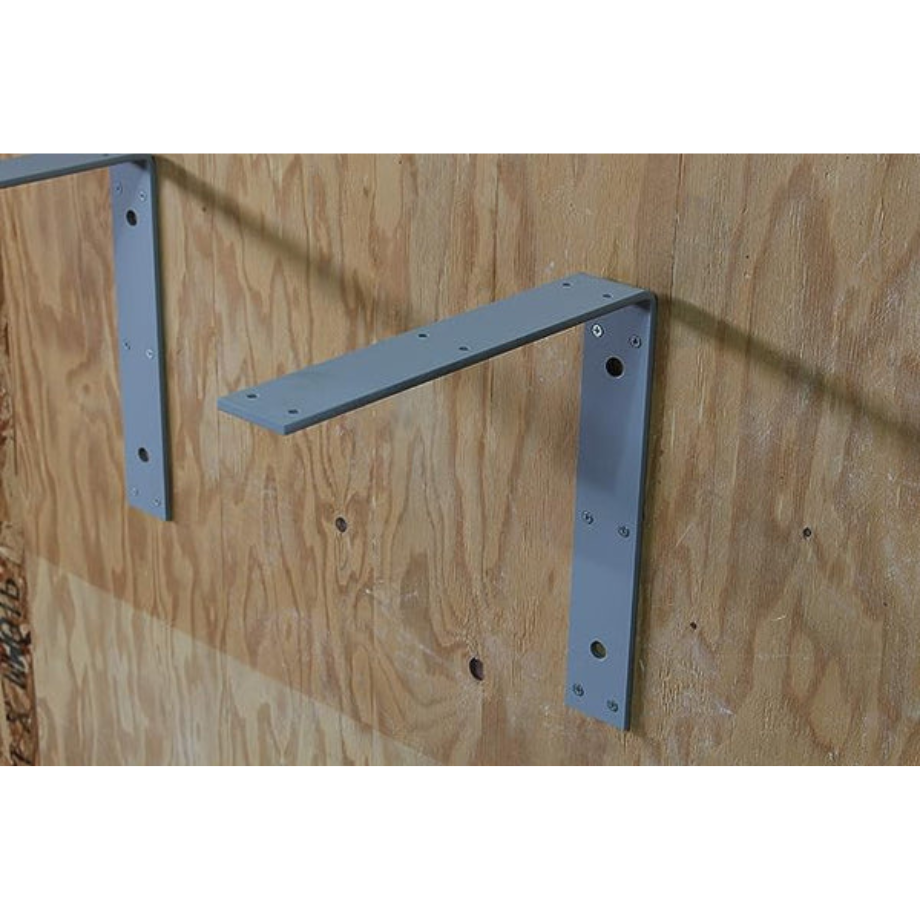

  • 壁の状態に合わせてビス止め・アンカー止め・また併用も出来ます。
  • アンカー穴はどちらも12Φですので、3分ボルト又はM10ボルトでの施工が最適です。



曲げ加工

精密曲げ加工機



  • 精密曲げ加工機を使用して曲げ加工をしています。
  • 直角の精度が安定しています。

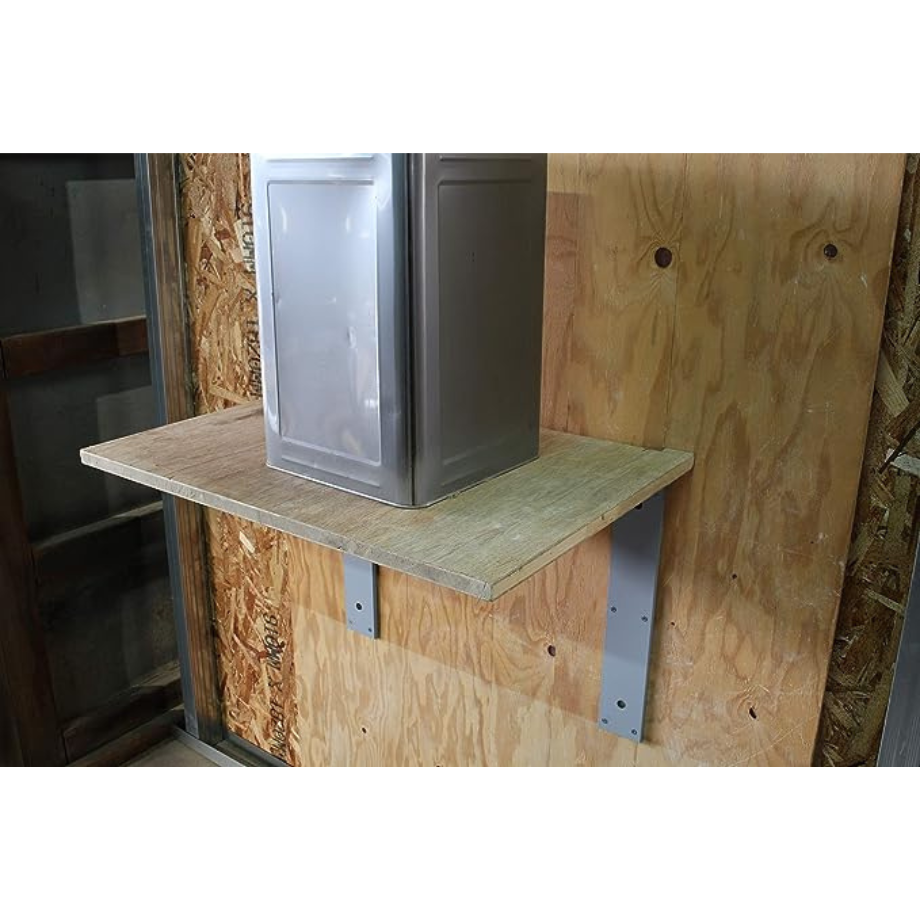

耐荷重試験を実施しました
カウンター受け金具耐荷重
